Hvilke internationale standarder gælder for X-ringe? En detaljeret forklaring af almindelige dimensionelle standardsystemer

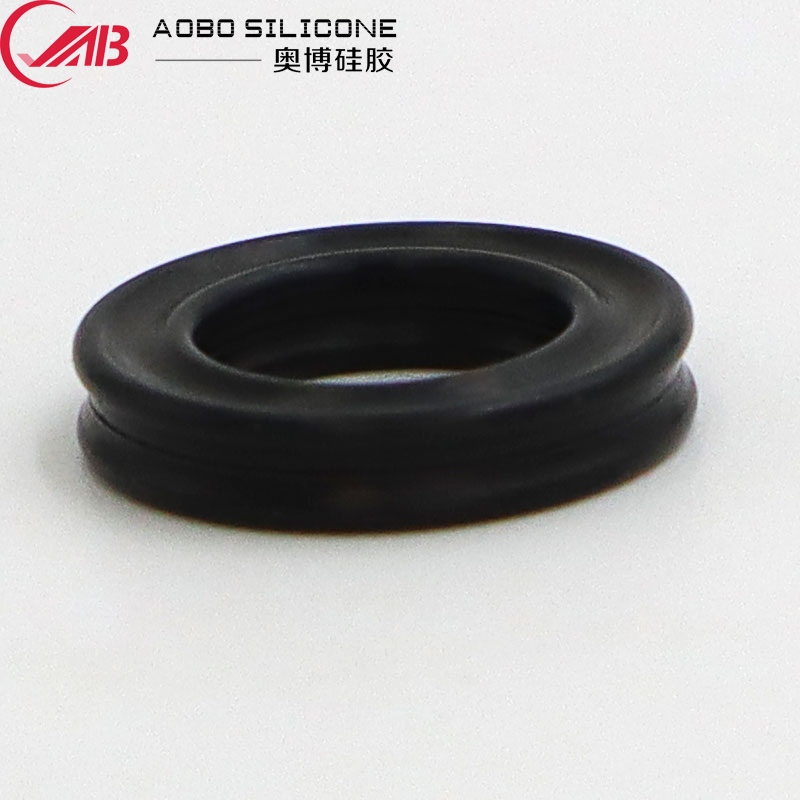

I dynamiske tætningsscenarier såsom hydrauliske og pneumatiske systemer, entreprenørmaskiner og værktøjsmaskiner,X-ringe(også kaldet quad-ringe) erstatter gradvist traditionelle O-ringe til praktisk anvendelse, takket være fordelene ved deres firelæbestruktur: lav friktion, rullemodstand og stabil tætningsevne. Under udvælgelsesprocessen er afklaring af det tilsvarende dimensionelle standardsystem en kerneforudsætning for at garantere tætningskompatibilitet og langsigtet pålidelighed.

I øjeblikket er der ingen uafhængig national standard specifikt for X-ringe i Kina. I industrien er det almindelig praksis at henvise til det dimensionelle system specificeret i GB/T 3452.1Hydraulikvæskekraft — O-ringe — Del 1: Dimensionsserier og tolerancer, og lav tilpasninger i kombination med de strukturelle designspecifikationer for frem- og tilbagegående tætninger i GB/T 10708-serien. Da X-ringe har et krydsformet tværsnit, kan deres kernedimensioner inklusive indvendig diameter og tværsnitsdiameter udskiftes med O-ringe af samme specifikation. Kun parametre såsom kompressionsforhold og rillebredde i rilledesign skal justeres separat baseret på karakteristikaene af firelæbestrukturen.

Det mest udbredte system på verdensplan er den amerikanske standard AS568A. X-rings dimensioner fra langt de fleste tætningsproducenter matcher strengt O-ringens dimensionelle rækkefølge i denne standard, hvilket muliggør produktvalg direkte via AS568-specifikationskoder. Derudover er den internationale metriske standard ISO 3601 også vedtaget af store globale producenter, hvilket gør den velegnet til at matche eksportudstyr og europæiske hydrauliske systemer. Til understøttelse af japansk udstyr henvises der for det meste til dimensioner svarende til JIS B2401-standarden.

Klart at forstå systemforskellene mellem X-ring-standarder kan effektivt undgå udvælgelsesfejl og i høj grad forbedre udskifteligheden af ​​tætninger på tværs af mærker. Kerneforskellene mellem forskellige standarder ligger i dimensionsenheder, tolerancegrader og specifikationssekvenser. Den amerikanske standard bruger tommer som den grundlæggende enhed, mens ISO og kinesiske nationale standarder vedtager metriske millimeter. Enhedskonvertering bør noteres under valg for at forhindre tætningsfejl forårsaget af dimensionsafvigelse. Rimelig tilpasning af X-ring-standarder med faktiske arbejdsforhold er nøglen til at reducere omkostningerne til vedligeholdelse af udstyr og forlænge tætningens levetid.

Hvis du har brug for en komplet dimensionssammenligningstabel for relevante standarder, rilledesignparametre eller skræddersyet udvælgelsesråd til hydrauliske frem- og tilbagegående forhold, så kontakt os for professionel teknisk support. Vi leverer skræddersyede tætningsløsninger med fuld specifikation baseret på dine krav.
